工控技术改写｜参考 Automation World 2026-08-27 英文案例

导读： 很多老设备的真正短板，并不是 PLC 算力不够，也不是电机一定要换，而是“设备已经出问题了，控制系统却看不见”。最近 Automation World 发布的一篇现场案例，就展示了一个很典型的思路：给一套运行近 30 年的污水曝气旋转桥增加小型 PLC、接近开关、电流监测和无线通信，把原来只能依赖电机过载保护的系统，升级成能够判断“桥臂有没有在走、是不是开始拖重、何时应该停机报警”的闭环监测系统。

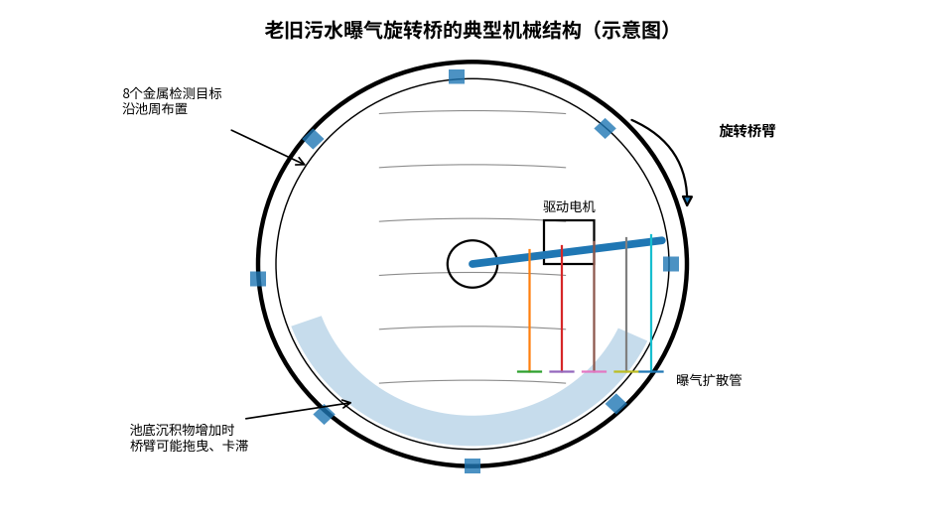

图1  污水曝气旋转桥结构示意。本文配图为根据案例原理重新制作的技术示意图，可直接作为网站配图使用。

一、真正的问题：电机还没“过载”，机械可能已经快出事了

案例中的设备位于一座污水处理设施。两个曝气池各有一套旋转桥臂，桥臂围绕中心立柱缓慢转动，下面的曝气装置不断向水体输送空气，以维持处理过程所需要的氧气。

这套设备从 1996 年就开始运行。随着时间推移，池底沉积物逐渐增加，旋转桥臂在经过某些区域时会出现拖曳甚至卡滞。原设计主要依赖电机的基本过载保护：只有电流达到一定程度并持续一定时间，保护才可能动作。问题是，机械卡住并不总能立即形成足够大的过载电流。

于是现场出现了一个典型的老设备问题：机械已经不正常，但控制系统缺少足够的过程反馈。有时桥臂卡滞以后，过载保护没有及时动作，机械结构会继续受力，严重时需要吊车介入复位。也就是说，传统过载更像“最后一道保护”，却不适合单独承担机械状态监测。

二、第一步不是换整套设备，而是先补“位置/运动反馈”

这套旋转桥有一个麻烦：桥臂需要绕中心连续转动，普通传感器电缆很难从旋转结构长期拖回固定控制柜。工程师因此换了一个思路——不是把传感器信号拉回 PLC，而是把一个小型 PLC 直接安装到旋转桥臂上。

为了判断桥臂有没有正常移动，现场在曝气池周边布置了多个金属检测目标，并在桥臂上安装电感式接近开关。案例中，圆周被划分成 8 个区段。桥臂每经过一个金属目标，接近开关就产生一次信号。PLC 不需要知道绝对角度，只要测量两次信号之间的时间，就可以判断桥臂是否还在持续运动。

正常情况下，桥臂大约每 20 秒经过一个检测目标。案例程序设置了更宽的超时窗口：如果约 30 秒仍然没有检测到下一个目标，就认为桥臂可能已经卡住，PLC 随即停止设备并发出报警。这个做法非常值得借鉴，因为它把“机械有没有运动”变成了一个非常简单、可靠、可编程判断的信号。

三、第二层保护：不仅看“有没有动”，还要看“是不是越来越吃力”

只有位置/时间反馈还不够。桥臂在沉积物中拖行时，可能仍然在移动，但负载正在逐渐增加。因此项目又增加了电流变送器，把电机电流转换成 4–20 mA 模拟量送入 PLC。

这样控制系统就同时拥有两类信息：一类是接近开关提供的运动反馈，回答“桥臂有没有按预期移动”；另一类是电流模拟量，回答“电机为了维持这个运动正在付出多大代价”。

当电流开始偏高但还没有达到传统过载动作条件时，系统可以先发出高电流预警；如果电流继续上升，或者桥臂在规定时间内没有通过下一个检测点，则可以直接停机。相比只靠热过载或电子过载，这种“运动时间 + 电流趋势”的双重判断更接近真正的机械状态监测。

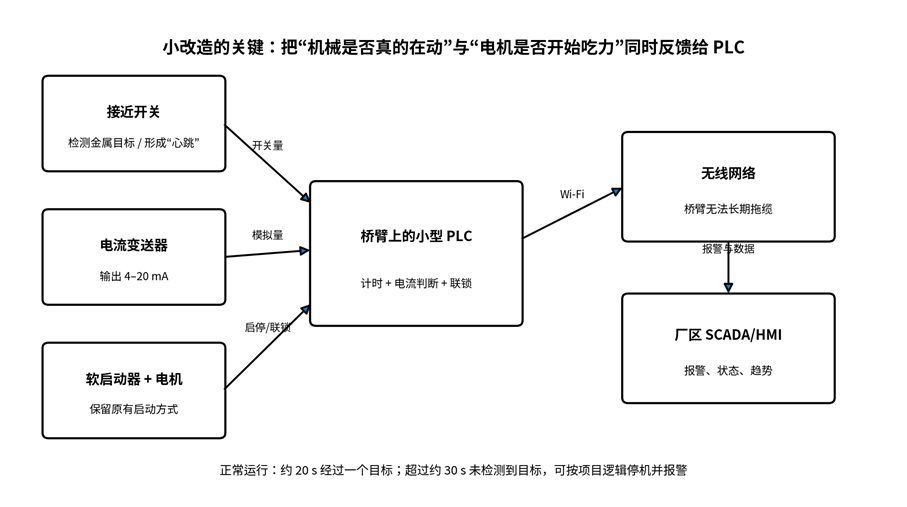

图2  小型 PLC 改造的控制结构：接近开关判断旋转节拍，电流变送器监测负载，PLC 通过无线网络把报警和状态送回 SCADA。

四、旋转设备为什么要无线通信

由于控制器直接安装在旋转桥臂上，桥臂与固定控制室之间的通信也不能依赖普通拖线。案例采用带无线能力的小型 PLC，通过 Wi‑Fi 与厂区控制系统通信，并把设备状态接入原有 SCADA。

这个设计的价值不只在于省电缆。对于长期旋转、移动或往复机构，通信方式本身就是可靠性设计的一部分。很多现场故障并不是 PLC 程序错，而是拖链、滑环、接头或长距离电缆在恶劣环境下逐渐变成新的故障源。能把控制逻辑放到设备附近，再用合适的工业网络把状态送回上位系统，往往比硬拉大量 I/O 更简洁。

当然，实际工程中是否使用 Wi‑Fi、工业无线、滑环、远程 I/O 或其他方案，要根据现场电磁环境、网络安全要求、实时性、维护能力和停机风险来判断，不能机械照搬。

五、这类“小改造”最值得学的，不是某个 PLC 品牌，而是诊断思路

案例最后选择的是一款带内置 Wi‑Fi 的小型 PLC，并与原有 SCADA 系统集成。但对于国内工程师来说，最值得复用的并不是具体品牌，而是以下几个思路。

第一，不要把“有过载保护”理解成“机械故障就一定能被及时保护”。电机过载保护主要看电气负荷和热模型，而机械卡滞、速度下降、周期变慢、间歇性拖曳，完全可能在传统保护动作前就已经造成损伤。

第二，老设备升级不一定先从“整套换新”开始。很多时候，只要给原系统补上 1～2 个关键反馈量，就能把一个完全靠人巡检的设备变成可监测、可报警的设备。

第三，最好同时监测“结果”和“过程”。本案例里，接近开关是结果反馈——桥到底有没有转到下一个位置；电流是过程反馈——电机正在承受多大的负荷。两者结合，比单独一个信号可靠得多。

第四，报警要尽量在损坏之前发生。好的自动化改造不是等设备彻底卡死后才停机，而是识别“正在变坏”的趋势，让维护人员有机会提前处理。

六、如果把这个思路用到其他老设备，可以怎么做？

这个方法并不只适用于污水曝气池。很多运行十几年甚至二三十年的设备，都可以用类似方式做“小而有效”的可靠性升级。比如老式输送机可以增加速度开关或编码器，判断皮带是否打滑；链条输送可以增加周期时间监测和电机电流趋势；搅拌机可以同时监测转速与电流；风机、水泵可以在电流之外增加压力、流量或振动反馈；升降机构可以增加位置与运行时间的交叉校验。

工程上可以先问四个问题：①设备真正的故障征兆是什么？②现在控制系统能不能看见这个征兆？③增加哪个最简单的传感器就能看见？④出现异常以后，是只报警，还是需要自动降速、停机或切换备用设备？

如果这四个问题能回答清楚，很多改造其实不需要大规模更换 PLC、HMI 和整套电气系统。一个小 PLC、几个传感器和一段合适的逻辑，就可能显著提高设备可用率。

七、现场实施时要特别注意的 6 个细节

1. 超时值不要拍脑袋设。应先记录正常运行周期、启动加速时间、不同水位/负载下的波动，再留出合理裕量。

2. 电流预警值与停机值最好分开。预警用于提示沉积、拖曳或机械阻力增加，停机值用于保护设备。

3. 保留原有硬件保护。新增 PLC 逻辑不应替代必要的短路、过载、急停等独立保护。

4. 无线网络要考虑掉线策略。通信中断时，本地 PLC 仍应能完成必要的保护逻辑，不能把安全完全依赖于上位机。

5. 历史数据值得保存。旋转周期、电流峰值、报警次数随时间的变化，往往比单次报警更能反映设备是否正在恶化。

6. 先解决最昂贵的故障。改造不是传感器越多越好，而是优先捕捉那些一旦发生就会造成长停机、吊装、机械损坏或高维护费用的失效模式。

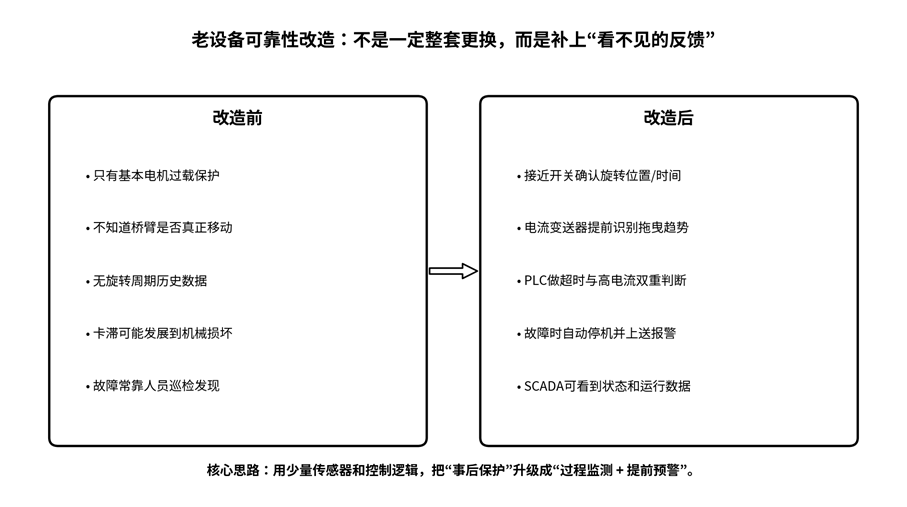

图3  从“只有过载保护”升级到“过程监测 + 预警 + 自动联锁”，是这类老设备改造的核心。

八、总结

这个案例看起来只是给一套老旧曝气桥加了一个小 PLC、一个接近开关和一个电流监测，但它解决的是老设备自动化里非常典型的问题：控制系统原来只能知道“电机有没有通电”，却不知道“机械到底运行得怎么样”。

真正有效的自动化升级，未必是把所有设备推倒重来。很多时候，先找到最关键的失效模式，再补上最有价值的反馈信号，最后用简单、清晰、可维护的逻辑把异常提前识别出来，反而是投入产出比更高的办法。

对于大量还在运行的老式输送、搅拌、泵站、污水处理和公用工程设备，这种“小型 PLC + 传感器 + 状态监测”的思路，仍然有非常大的改造空间。

英文资料来源

原文：Small PLC Retrofit Delivers Big Reliability Gains For Wastewater Aeration
作者：Micky Franks｜媒体：Automation World｜发布日期：2026-08-27
查看英文原文

说明：本文不是对英文原文逐句翻译，而是依据原文公开的设备背景、改造结构和运行逻辑，结合国内工控工程师常用的故障诊断思路进行中文重写。文中配图为重新制作的技术示意图，不使用原文版权图片。
