各位大佬，想问下中间表示的这一段是3个电流互感器？绕组呢？ 右边的批注指的是什么意思
联系人:15642013101678
电话/手机:联系客服
发布时间:2023-07-08 16:12
浏览:1276次
上一条: 各位大神，我想请教个问题。TEC的温度模块AP-4TM接入了信号，我们现在改设备，需要将这个信号屏蔽，在动不了程序的情况下，有没有办法？感谢各位大佬 2023-07-08 15:29
下一条: 请问谁了解这个传感器 2023-07-10 23:41
对不起，请登录后再发表评论！

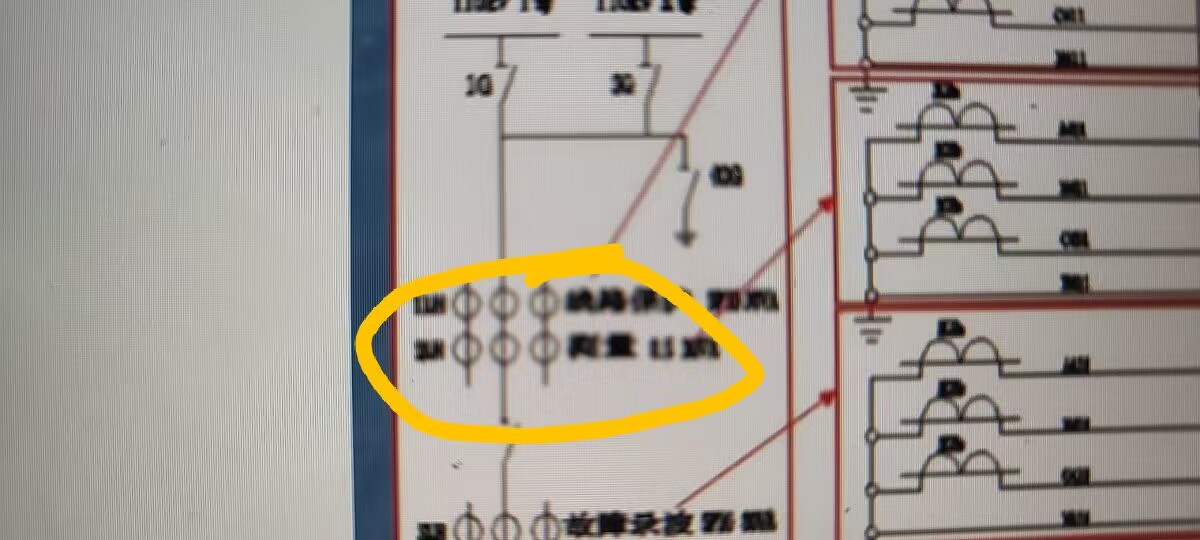

1. 中间标记部分（黄色椭圆区域）
元件性质：图中三个并排的“圆圈内加Y形符号”是 电流互感器（CT） 的标准电气符号，每个符号代表一个独立的电流互感器。
绕组说明：
电流互感器本身包含 初级绕组（图中未直接画出，通常用单线表示被测线路）和 次级绕组（即符号中的“Y”形部分）。
图中标注的“绕组”可能指次级绕组的输出端（如 100001001、100001002等编号），用于连接保护或测量设备。
2. 右侧批注的含义
右侧模糊的批注文字（配合红色箭头）通常用于解释电路功能或元件用途，结合常见设计惯例推断：
“保护回路”：指向的线路或编号（如 100001001）可能属于 继电保护系统，用于检测故障（如短路）并触发断路器跳闸。
“测量回路”：对应编号（如 100001005）可能用于连接 仪表或监控设备，实时监测电流值（不直接参与保护动作）。
其他批注推测：
“故障码”：可能关联保护装置的故障诊断代码（如 1100 10）。
“复核码”/“定则”：可能指保护定值（参数设置）或校验规则编号（如 1103 1000010030）。
注：因图片模糊，具体文字需以原图为准，但批注核心功能是 标注回路用途（保护/测量）和 关联设备编号。
3. 关键编号解析
图中编号（如 100001001）是电路节点的 唯一标识符，作用包括：
关联电流互感器次级输出端子；
对应右侧批注中的回路功能（保护/测量）；
在完整图纸中可通过编号追溯设备接线位置。
总结
中间区域：3个电流互感器（CT），其符号已隐含绕组结构。
右侧批注：说明回路功能（保护/测量）及关联参数（故障码、定值编号）。
操作建议：
核对原图清晰版，确认批注文字细节；
查阅图纸附录的“元件编号说明”或“回路功能表”。
（注：工业图纸中此类设计常见于电力系统保护柜或配电监控方案）
