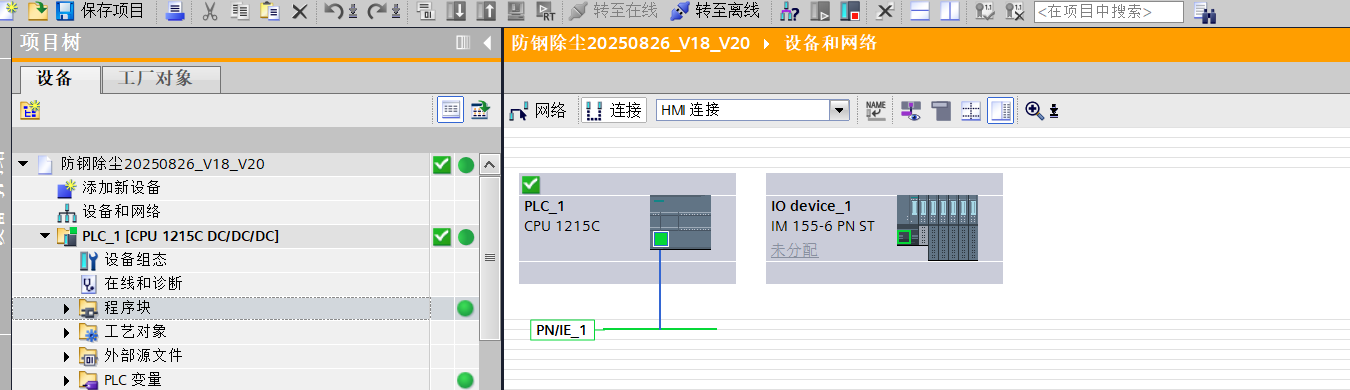

请教大神，我在硬件组态碰到问题，1200的CPU，挂载ET200SP，一直报下位组件错误，单独CPU正常，ET200SP是在线获取硬，再改正确电位组后重新编译还是报错 请大神们帮分析一下是哪里可能有问
联系人:15649954646209
电话/手机:联系客服
发布时间:2025-09-08 17:53
浏览:84次
上一条: 有检测火苗大小的仪器吗 2025-09-05 23:12
下一条: 没有符合条件的记录
对不起，请登录后再发表评论！
快速定位（建议 2 分钟做完）

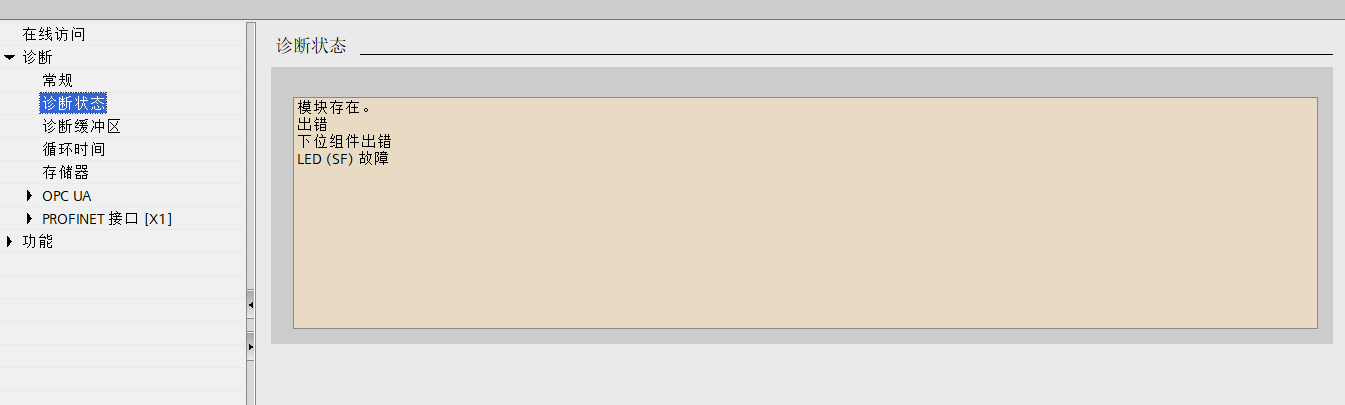

在 TIA 里选中 IO device_1 → 在线与诊断 → 模块信息/诊断缓冲区，逐槽查看，能直接看到哪一个槽位在报什么（比如“负载电压 L+ 缺失”“模块与组态不一致”等）。
先看几个 DQ（数字量输出）模块所在槽位——你这套机架上有多块 DQ 16x24VDC/0.5A，最容易报错。
最可能的原因与处理
DQ 模块的负载电压 L+ 未供电
现象：IM 上 SF 亮，分站诊断为“下位组件出错”，对应 DQ 槽位会出现“负载电压缺失（L+ Missing）”。
处理：
给对应电位组的 BaseUnit 端子或 PM-E 供电模块接上 24V（L+ 与 M）。
只是调试又暂时不接负载的话，可在 该 DQ 模块→参数里把“监控负载电压 L+/组诊断”关闭，重新下载后 SF 会消失（但现场最好还是接上电源）。
模块/底座（BaseUnit）型号与组态不一致
现象：诊断会写“模块与组态不一致”或“子模块不一致”。
处理：确认每块 I/O 的订货号、硬件版本与 TIA 里一致；BaseUnit 型号（特别是 AI 的 2/4 线制底座、DQ 的带保险/不带保险底座）要与现场一致。必要时再做一次在线读取模块并用读取的结果覆盖组态。
电位组设置与实际接线不符
你提到已“改正确电位组”，但如果现场并未给每个电位组实际供电，依旧会报错。把每个分组的 L+ 都接上，或按实际接线把不使用的组诊断关闭。
CM PtP/特殊模块兼容性或缺服务模块
你机架最右侧还有 CM PtP 和“服务模块”。确认：
CM PtP 的 **型号（ST/HF）**与 IM155-6 PN ST兼容；
现场确实插了对应的服务模块（有些模块缺服务模块也会引发 SF）。
固件版本不匹配
较少见：现场模块固件比库里新/旧太多，可能提示“不一致”。更新硬件包或在属性里允许兼容版本，然后重新下载。
PROFINET 设备名/IP 冲突
你的连线是绿的，基本不是这个问题。但仍建议在 在线与诊断→以太网接口→分配设备名称里确认分站设备名唯一且与工程一致。
一键排查顺序（给你一个最省事的流程）
打开 IO device_1 → 在线与诊断 → 诊断缓冲区：记下报错指向的槽位和文本。
如果指向某个 DQ 槽位：先给该电位组上 24V L+（或先在该 DQ 参数里关闭 L+ 监控），下载到设备，看 SF 是否消失。
若仍报：核对该槽位模块订货号/底座型号是否与组态一致；必要时用“从设备读取组态”覆盖。
仍不行再看 CM PtP/AI 底座 是否匹配、是否装了服务模块、固件是否兼容。
按上面做，通常在给 DQ 上 L+ 或关闭 L+ 监控之后，红 SF 就会消失，整站恢复全绿。需要的话，把诊断缓冲区里那条报错的原文发我（或截图到槽位级别），我直接告诉你是哪一块、哪个端子。
