希望了解变压器预充磁
联系人:16789396752602
电话/手机:联系客服
发布时间:2023-05-31 02:47
浏览:571次
上一条: 克鲁斯焊接机器人谁在做？ 2023-05-29 15:37
下一条: labview生成报表的时候为什么每个单元格都会自动空两格格 2023-06-11 19:34
目的
防止变压器空载合闸时产生 励磁涌流（可达额定电流10倍以上），避免引发保护误动、电网电压波动及机械应力损伤。
原理
涌流成因：
预充磁核心：
在合闸前 预先建立反向磁通，抵消剩磁影响 → 使铁芯工作在磁化曲线线性区。

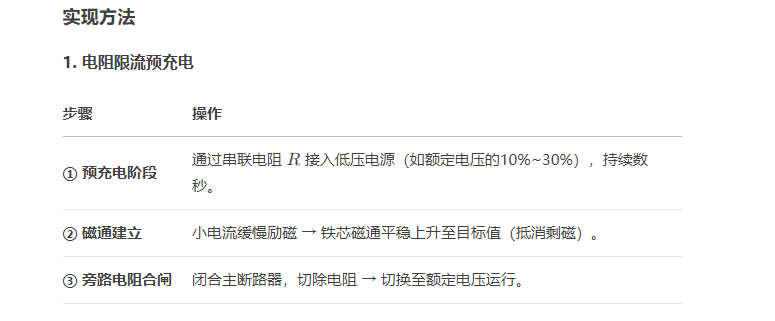

实现方法
1. 电阻限流预充电
步骤 操作
预充电阶段 通过串联电阻
R 接入低压电源（如额定电压的10%~30%），持续数秒。
磁通建立 小电流缓慢励磁 → 铁芯磁通平稳上升至目标值（抵消剩磁）。
旁路电阻合闸 闭合主断路器，切除电阻 → 切换至额定电压运行。
2. 相位控制合闸（高精度）
同步开关技术：
检测电网电压相位 → 在 电压过零点（磁通过峰值） 时合闸 → 确保磁通从零开始增长。
要求：精确计算剩磁方向（需磁通测量装置）。
.

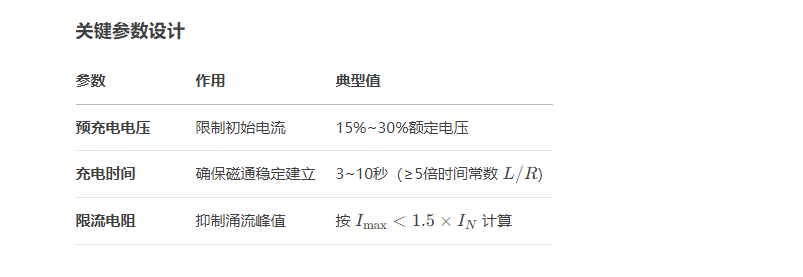

计算
应用场景
大型电力变压器（≥10MVA）
发电机出口变压器（防止机组轴系扭振）
频繁投切的整流变压器
敏感负荷供电系统（如半导体制造设备）
工程注意事项
剩磁检测：
使用磁通计测量铁芯剩磁方向/大小（关键于相位控制法）。
电阻热容量：
Rt 选择电阻功率（需冗余）。
保护配合：
预充磁期间闭锁差动保护 → 防误跳闸。
优势：
降低涌流至 1.2~1.5倍额定电流
延长设备寿命，提升电网稳定性
注意：预充磁需定制控制系统（如西门子SIPROTEC、ABB REF615等继电器支持此功能）。
